Popis produktu

Vŕtačka Spade Drill je vysokoúčinný nástroj na vŕtanie hlbokých otvorov-vysoce{1}} s vymeniteľnou doštičkou. Je špeciálne vyvinutý na vŕtanie otvorov s-veľkým priemerom (zvyčajne φ20 mm a viac) do materiálov, ako je oceľ a liatina. Jeho modulárna štruktúra drieku-a{7}}vložky umožňuje nízkonákladové-vysoko flexibilné ťažké-obrábanie.

Vlastnosti našich produktov

Efektívne odvádzanie triesok: Dizajn doštičky v tvare V- vytvára široké drážky pre triesky, čím sa znižuje riziko upchania.

Kompatibilné s vnútorným chladením: Stredný priechodný-otvor v stopke podporuje vysokotlakové-chladenie priamo do zóny rezu.

Riadená presnosť: Chyba priamosti menšia alebo rovná 0,1 mm/100 mm, Drsnosť povrchu Ra 3,2-6,3 μm.

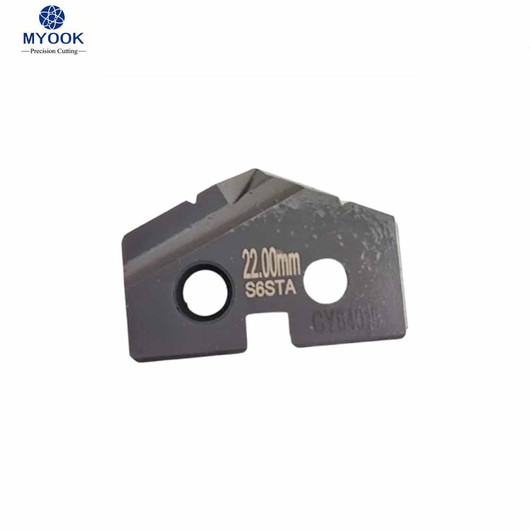

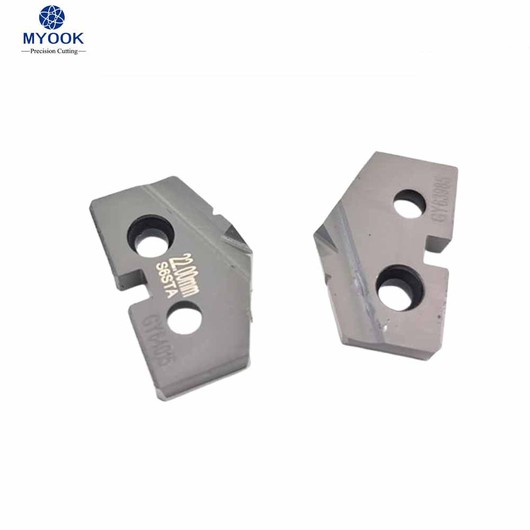

Podrobné fotografie

Parametre produktu

ed1a487d-abea-4f84-8c15-64c26be674c2

Špecifikácie produktu	Veľkosť a tvar				Čepeľ	Hrúbka čepele	Skrutka	Kľúč
Špecifikácie produktu	S/L	L1	L	L2	Čepeľ	Hrúbka čepele	Skrutka	Kľúč
SD02H-032-XP20	H	32	103	20/56	φ9.5-φ11	2.38		T6
SD02H-060-XP20	H	60	130	20/56
SD02H-110-XP20	H	110	182	20/56
SD02S-222-XP20	S	222	293	20/56
SD02S-290-XP20	S	290	362	20/56
SD03H-032-XP20	H	32	103	20/50	φ11.5-φ13	2.38		T6
SD03H-060-XP20	H	60	130	20/50
SD03H-110-XP20	H	110	182	20/50
SD03S-222-XP20	S	222	293	20/50
SD038-290-XP20	S	290	362	20/50
SD0OS-035-XP25	S	35	106	20/50	φ13.0-φ17.5	3.19	M2.5×6	T8
SD00H-064-XP25	H	64	135	20/50
SD00H-114-XP25	H	114	182	20/50
SD00H-178-XP25	H	178	248	20/50
SD00S-240-XP20	S	240	318	20/50
SD00S-295-XP20	S	295	365	20/50
SD05H-064-XP25	H	64	135	20/50	φ15.5-φ17.5	3.19	M2.5×6	T8
SD05H-114-XP25	H	114	182	20/50
SD05H-178-XP25	H	178	248	20/50
SD05S-240-XP25	S	240	318	20/50
SD05S-295-XP25	S	295	365	20/50
SD10H-118-XP25	H	118	212	25/56	φ17.6- φ24.4	3.98	M3×8	T8
SD10H-168-XP25	H	168	262	25/56
SD10H-218-XP25	H	218	312	25/56
SD10H-270-XP25	H	270	364	25/56
SD10S-365-XP25	S	365	458	25/56
SD15H-168-XP25	H	168	262	32/60	φ22.0-φ24	3.98	M3×8	T8
SD15H-218-XP25	H	218	311	32/60
SD15H-270-XP25	H	270	363	32/60
SD15S-365-XP25	S	365	458	32/60
SD15S-457-XP25	S	457	551	32/60
SD20S-057-XP32	S	57	154	32/60	φ24.5-φ35.0	3.98	M3.5×10	T15
SD20S-086-XP32	S	86	190	32/60
SD20H-137-XP32	H	137	240	32/60
SD20H-187-XP32	H	187	290	32/60
SD20H-237-XP32	H	237	340	32/60
SD20H-289-XP32	H	289	392	32/60
SD20H-400-XP32	H	400	503	32/60
SD20S-511-XP32	S	511	614	32/60
SD20S-692-XP32	S	692	795	32/60
SD25H-237-XP32	H	237	343	32/60	φ30.0-φ35.0	4.76	M3.5×10	T15
SD25H-289-XP32	H	289	395	32/60
SD25H-400-XP32	H	400	503	32/60
SD25S-400-XP32	S	400	503	32/60
SD25S-511-XP32	S	511	614	32/60
SD30S-121-XP40	S	121	248	40/70	φ35 -φ47.5	6.34	M5×10	T20
SD30H-260-XP40	H	260	387	40/70
SD30S-349-XP40	S	349	471	40/70
SD30H-349-XP40	H	349	471	40/70
SD30S-559-XP40	S	559	681	40/70
SD30S-787-XP40	S	787	910	40/70
SD35S-121-XP40	S	121	248	40/70	φ42.0- φ47.5	6.34	M5×10	T20
SD35H-260-XP40	H	260	387	40/70
SD35S-349-XP40	S	349	472	40/70
SD35H-349-XP40	H	349	472	40/70
SD35S-559-XP40	S	559	681	40/70
SD35S-787-XP40	S	787	910	40/70
SD40S-130-XP40	S	130	255	40/70	φ48.0-φ65	7.95	M5×15	T20
SD40S-350-XP40	S	350	475	40/70
SD40S-422-XP40	S	422	547	40/70

výhody

Extrémna nákladová efektívnosť: Cena výmeny doštičky je iba ~10 % z celkovej ceny vrtáka, čím sa náklady-na-dieru znižujú o viac ako 50 %.

Flexibilná prispôsobivosť: Jedna stopka pojme viacero veľkostí doštičiek pre rýchlu reakciu na potreby rôznych priemerov otvoru.

Vysoká{0}}účinnosť obrábania: Rýchlosť úberu kovu (MRR) je 3- až 5-krát vyššia ako u tradičných špirálových vrtákov, ideálne pre hromadnú výrobu (napr. príruby veterných turbín, otvory pre lodné hriadele).
